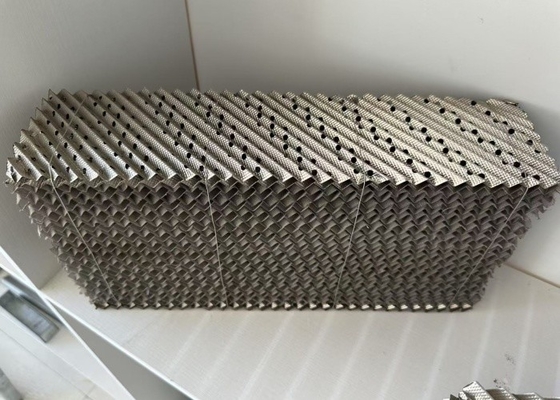

Medios de separación térmica de alta capacidad para envases industriales de metal corrugado

Envases ondulados industriales de metal - Medios de separación térmica de alta capacidad

Resumen del producto:

Nuestro embalaje ondulado de metal industrial está diseñado para una transferencia de masa de alta eficiencia en procesos de separación exigentes.Este embalaje estructurado ofrece un excepcional contacto vapor-líquido, manteniendo una baja caída de presión, lo que lo hace ideal para la destilación., columnas de absorción y de eliminación en aplicaciones petroquímicas, farmacéuticas y ambientales.

Fichero de datos técnicos:

Características:

1Eficiencia superior de transferencia de masa

• La gran superficie (250-750 m2/m3) maximiza el contacto de la interfaz
• El ángulo de corrugado optimizado (45°-60°) mejora la distribución del líquido
• Etapas teóricas de hasta 5-8 por metro según la configuración

2Operación de alta capacidad

• El factor de capacidad (Cs) de 0,05-0,12 m/s reduce los requisitos de diámetro de columna
• Punto de inundación 15-20% más alto que el embalaje aleatorio
• Maneja factores F de hasta 3,5 Pa0·5

3Construcción duradera

• Disponible en acero inoxidable 304/316/410
• Las aleaciones especiales (Hastelloy®/Monel®) a petición
• 0.1-0.2 mm de espesor de la lámina equilibra la resistencia y la eficiencia

4Ventajas operativas

• Caída de presión 30-50% menor que en bandejas
• HETP tan bajo como 150 mm para separaciones afiladas
• Reduce los costes energéticos en un 20-40% en comparación con el embalaje convencional

Aplicaciones:

1Industria petroquímica

• Fraccionamiento del petróleo crudo
• Columnas de separación de nafta
• Purificación de etilenoglicol

2Procesamiento químico

• Absorción de gas ácido (CO2/H2S)
• Torres de recuperación de disolventes
• Destilación química fina

3- Medio ambiente

• Sistemas de eliminación de COV
• Disolventes para aguas residuales
• Desulfuración de gases de combustión

4- Farmacéutico

• Destilación con disolvente de alta pureza
• Concentración de aceite esencial
• Columnas de separación de las API

Proceso de fabricación:

1Selección del material

• De acero inoxidable laminado en frío de precisión
• Verificación del grosor por ultrasonido (± 0,005 mm)

2Formación de corrugado

• Prensas hidráulicas controladas por CNC con una repetibilidad < 0,05 mm
• Tolerancia del ángulo ± 0,5°

3Tratamiento de superficie

• Electropolishing (Ra≤0,4μm para la resistencia a la contaminación)
• Revestimiento de PTFE opcional para servicios ácidos

4. Asamblea

• Estacionamiento robótico con precisión de alineación de 0,1 mm
• Soldadura con láser de placas extremas (penetración completa)

5Control de calidad

• Escaneo 3D para la verificación de la geometría
• Pruebas de flujo en columna piloto (simulación 1:1)
• Certificación de los materiales

Preguntas frecuentes:

P: ¿Para qué se utiliza este embalaje?
R: Ayuda a separar líquidos y gases en torres químicas (como la refinación de petróleo o el tratamiento del agua).

P: ¿Qué materiales están disponibles?
R: El estándar es el acero inoxidable (304/316), pero también ofrecemos metales especiales para productos químicos agresivos.

P: ¿Es difícil su instalación?
R: No hay ?? en secciones fáciles de apilar con instrucciones.

P: ¿Puedo obtener una muestra?
R: Sí ¢ pequeñas piezas de ensayo disponibles para evaluación.

¿Por qué elegir nuestro embalaje?
Diseños personalizados: patrones de corrugado a medida para su proceso.

Apoyo técnico: modelado de CFD para la predicción del rendimiento.

Solicitar muestras con sus parámetros de funcionamiento para un análisis de eficiencia gratuito!
