Embalaje estructurado de la torre de los SS 304 para la distribución del líquido 250Y 500Y del gas

Los SS 304 Metal el embalaje estructurado para la distribución de 250Y gaseoso líquido 500Y

Introducción estructurada metal del embalaje que embala

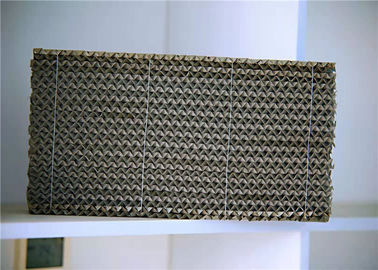

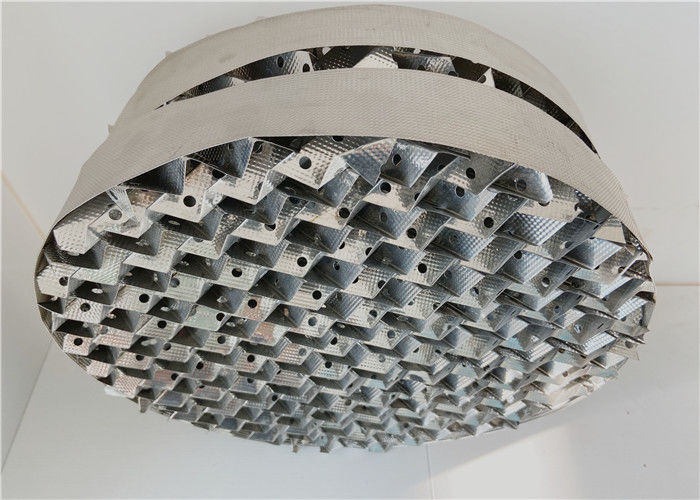

Metal el embalaje estructurado se hace de la placa perforada con el corrugación del canal en superficie, y sigue siendo característica de la estructura del embalaje de la gasa del alambre de metal.

El embalaje de la torre de la estructura del metal fortalece la capacidad líquida uniforme de la adherencia de soldadura de la distribución y de la superficie, que aumenta eficacia de la transferencia total. Metal el embalaje estructurado tiene característica del alto del ratio grande, vacío de la superficie específica y de la luz del peso; Provea de gas la oblucuidad de la trayectoria pequeña y regular, punto bajo de la caída de presión; Difusión radial buena, contacto líquido del gas suficiente.

1. La caída de presión del embalaje estructurado es significativa

Puesto que el contacto bifásico gaseoso líquido de la membrana en el embalaje estructurado es diferente del contacto que burbujea de las dos fases en la bandeja del tamiz, la caída de presión de la torre llena es solamente 1/4 a 1/6 de la bandeja del tamiz. Por ejemplo, la resistencia de funcionamiento de la torre en el embalaje estructurado es el kPa 3.5-4.2, la presión de funcionamiento en la parte inferior es el kPa solamente 35-45, la torre más baja todavía todavía está usando la torre de la bandeja del tamiz, y la resistencia de funcionamiento no se cambia, así que la presión de funcionamiento de la torre más baja es reducida correspondientemente por 0,05~ 0,06 MPa, generalmente 0,44 a 0,48 MPa, para poder reducir el poder del eje del compresor de aire por el 5% al 7%.

2. Eficacia alta de la separación que embala estructurada

Cuanto más baja es la presión de funcionamiento de la columna superior, cuanto mayor es la separación de oxígeno, nitrógeno y argón, especialmente la separación de oxígeno y argón. Generalmente, el índice de extracción de oxígeno se puede aumentar en el 1% al 3%, y el índice de extracción de argón se puede aumentar en el 5%. el 10%, la práctica ha probado que el índice de extracción del oxígeno de equipo de la separación del aire ha alcanzado más el de 99%, y el índice de extracción de argón ha alcanzado más el de 80%.

El índice de extracción de la columna de destilación depende en gran parte de la cantidad de aire de la extensión que entra en la columna superior, especialmente para el índice de extracción de argón, así que la eficacia isentrópica del turboexpander y el sobrealimentar del sobrealimentador se mejoran continuamente. El ratio es la llave a aumentar el índice de extracción de la columna de destilación.

3. El embalaje regular tiene un pequeño diámetro de apriete líquido

El volumen de la columna llena estructurada es generalmente el solamente 1% al 6% del volumen de columna, mientras que el diámetro de apriete de la columna del tamiz es el 8% al 10% del volumen de columna. El pequeño diámetro de apriete líquido significa que el líquido permanece en la torre por poco tiempo y la caída de presión de funcionamiento es pequeña, que es beneficiosa a la operación de las condiciones de trabajo variables. La torre que embala estructurada se puede diseñar en el rango del 40% a 120%. La producción del oxígeno de la torre superior de la planta de la separación del aire 12000m3/h de la planta de no. 5 de Shanggang se puede ajustar dentro de la gama de 9000~14000mm3/h, y la gama de funcionamiento de la carga es el solamente 75%~117%.

4. El hueco regular del embalaje es grande

El embalaje estructurado tiene un ratio vacío de más el de 95%. En la torre de la bandeja del tamiz, el área de la placa de orificio explica el 80% de la sección de la torre, y el ratio de apertura es el 8% al 12%, que están lejos menos que el ratio vacío de la capa del llenador. Para la misma carga, la torre de la torre llena es más pequeña que la torre del tamiz; la superficie transversal es generalmente el solamente cerca de 70% de la torre del tamiz, que es ventajosa para el equipo en grande de la separación del aire.

5. El tiempo de inicio del dispositivo se acorta grandemente

El proceso que comienza del equipo de la separación del aire no es ninguna operación de salida del producto, así que la disminución de la hora de salida es una de las maneras de ahorrar energía y de reducir el consumo del equipo de la separación del aire. La hora de salida del equipo de la separación del aire refiere al tiempo requerido para encender la máquina de la extensión a la salida del oxígeno. Después de la realización del embalaje, el periodo de líquido sostenido durante la rectificación normal se reduce grandemente, y la época de lanzamiento de la planta de la separación del aire se acorta grandemente. Después de que el embalaje convencional se utilice en la torre superior, el periodo de líquido sostenido durante la rectificación normal se aumenta grandemente. Después de la pendiente, la época de lanzamiento de la planta de la separación del aire se acorta grandemente, y el tiempo de lanzamiento general tarda solamente 26 a 30 horas.

6. El contenido en oxígeno en la fracción del argón es el cerca de 90%.

Para reducir directamente hasta el 1~2×10-4% por la rectificación criogénica, el número de placa teórica de las necesidades de la columna de la rectificación cerca de 180 pedazos, de las necesidades de la placa de la placa de tamiz cerca de 300 pedazos, y de la resistencia está hasta el kPa cerca de 100. Obviamente, el argón crudo es él es imposible descargar el exterior de la torre, y la altura del embalaje estructurado es los cerca de 45m. La resistencia es el solamente kPa 14 a 16, así que la realización del proceso completo del argón de la rectificación es posible.
