Filtración de ingeniería de malla de alambre perforada acústica y arquitectónica

Ingeniería de filtración de malla de alambre perforada acústica y arquitectónica

Descripción general del producto

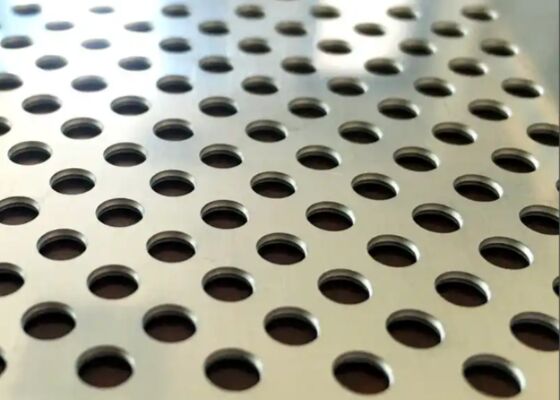

La malla de alambre perforada es un producto de ingeniería altamente controlable creado al eliminar áreas definidas de la chapa para formar aberturas regulares. Mediante la selección de la geometría de los orificios, el paso y el grosor de la placa, los diseñadores pueden ajustar con precisión el flujo de aire, la caída de presión, la retención de filtración, la difusión acústica, la transmisión de luz y la opacidad visual, preservando al mismo tiempo la rigidez estructural. Esta línea de productos está dirigida a marcos de filtración HVAC, deflectores acústicos, protectores de equipos, fachadas decorativas y cribado industrial. Se proporciona el siguiente conjunto de especificaciones y ejemplos de datos para ayudar en la selección y adquisición de ingeniería.

Fabricación, tolerancias y condiciones de los bordes

La perforación se ejecuta mediante punzonado mecánico o corte por láser/chorro de agua CNC, según el tamaño del lote, la complejidad de los orificios y el grosor de la placa. Los controles de producción típicos incluyen: optimización de la holgura de la herramienta para minimizar las rebabas, etapas de troquel progresivo para placas gruesas y estrategias de anidamiento para maximizar el rendimiento del material. Consideraciones clave de tolerancia: tolerancia del diámetro del orificio (típico ±0,05–0,2 mm), tolerancia de centro a centro del orificio (±0,1–0,5 mm) y planitud de la placa después de la perforación (especificada en mm por cada 1 m). Para los paneles que se doblarán o soldarán, se debe reservar un margen mínimo sin perforar (comúnmente 10–20 mm); los fabricantes pueden entregar bridas preformadas o paneles enmarcados para simplificar la instalación.

Tabla de datos técnicos

Comportamiento acústico y ensamblajes compuestos

Un solo panel perforado proporciona una difusión modesta y una pérdida parcial de energía; se logra una absorción de sonido sustancial cuando la capa perforada se combina con un respaldo absorbente (lana mineral, espuma o esteras fibrosas) y la profundidad del gabinete. El grosor del absorbedor, la profundidad de la cavidad posterior y el área abierta de la perforación determinan la frecuencia y el ancho de banda de absorción máximos. Enfoque de diseño típico: use una cara perforada con un área abierta del 10%–25% sobre una cavidad posterior de 20–80 mm para apuntar a la absorción de frecuencia media en aplicaciones HVAC o de cerramiento.

Consideraciones de instalación, mantenimiento y ciclo de vida

Las opciones de fácil instalación incluyen orificios de montaje pretaladrados, nervaduras de refuerzo formadas en fábrica y marcos cautivos. Para fachadas externas o instalaciones costeras, especifique acero inoxidable 316 o sistemas de revestimiento robustos y prevea ciclos de mantenimiento de sacrificio en el plan de gestión de activos. Mantenimiento de rutina: inspección visual, limpieza periódica (soplado, lavado) y recubrimiento según sea necesario. El cálculo del costo del ciclo de vida debe incluir la prima inicial del material frente al ahorro de mantenimiento a largo plazo; los revestimientos reducen el riesgo de gastos de capital a corto plazo, pero pueden requerir un nuevo revestimiento periódico en entornos agresivos.
