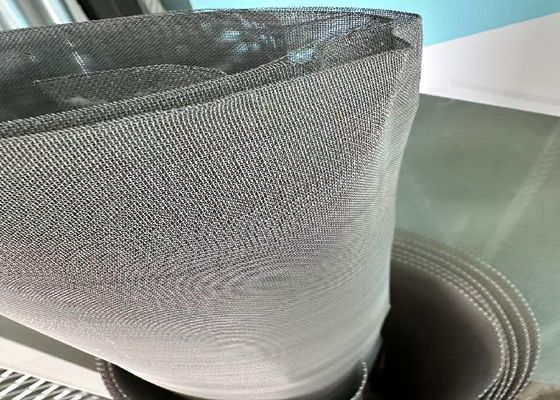

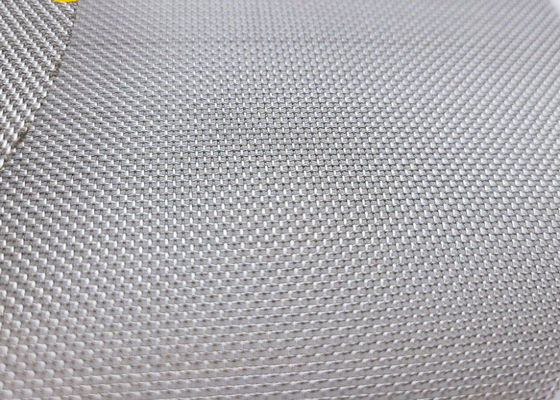

Cartuchos de filtro de malla de alambre de acero inoxidable para sistemas de separación de fluidos y gases
Introducción del producto
Los filtros de malla de alambre de acero inoxidable son filtros de metal de ingeniería producidos por tejido preciso o soldadura de alambres de acero inoxidable en aberturas controladas.resistente a las altas temperaturas, medios de filtración químicamente estables para flujos de líquidos y gases.Estos filtros se utilizan ampliamente donde los medios de polimerismo fallan flujos de proceso de alta temperatura, filtración de disolventes, vapor, aceite caliente y ambientes químicos agresivos.
Nota de fabricación e integración
Fabricación de elementos de malla tejida: corte, costura de bordes, unión a los marcos (saldado, soldadura o crimping).
Los conjuntos soldados o sinterizados para tareas extremas: el tejido de alambre se pliegue y sinterizado o soldado en cartuchos rígidos que soportan altas presiones diferenciales y reflujo.
Estructura de soporte: núcleo perforado, espaciadores de resorte y envoltorios exteriores que impiden el colapso y permiten el lavado en contra.
Hoja de especificaciones del producto
| Punto de trabajo |
Rango típico |
Las observaciones |
| Número de malla |
4 ¢ 400 malla |
Opciones gruesas → superfinas |
| Apertura nominal |
Se utilizará el método de medición de la densidad de carbono. |
La apertura exacta depende del cable y de la trama. |
| Diámetro del alambre |
0.05 mm 4.0 mm |
Afecta la resistencia y el área abierta |
| Nivel de presión |
Bajo el vacío 100 bar (concepto) |
depende de la construcción del elemento |
| Temperatura máxima |
Hasta 1000 °C (SS 310) |
dependiente del material |
| Forma típica |
Cartucho, embalaje plissado, disco, panel |
especificar la compatibilidad de las viviendas |
| Métodos limpios |
Recubierto, ultrasonido, CIP químico |
el acero inoxidable permite una CIP agresiva |
Principio de trabajo
Los filtros de malla de alambre de acero inoxidable separan las partículas sólidas de los fluidos o gases mediante la interceptación física.que permite el paso de medios mientras se retienen partículas más grandes que la abertura diseñada en la superficie o dentro de las capas de mallaEn comparación con los medios de filtro de fibra desechables, los elementos de malla metálica mantienen la integridad estructural bajo fluctuaciones de temperatura, variaciones de presión y ciclos de limpieza repetidos.
Diseño estructural
De acuerdo con los requisitos de la aplicación, la malla de alambre se puede procesar en elementos tejidos de una sola capa o conjuntos sinterizados de varias capas.Los diseños cilíndricos y pliados aumentan significativamente el área de filtración efectivaSe añaden tubos perforados internos o soportes metálicos ampliados para evitar la deformación en el manejo de grandes caudales o la limpieza inversa.
Ámbito de aplicación
Estos filtros se utilizan comúnmente en el procesamiento químico, oleoductos y gasoductos, sistemas hidráulicos, líneas de procesamiento de alimentos y bebidas, producción farmacéutica,sistemas de recuperación de polvo y equipos de filtración ambiental.
