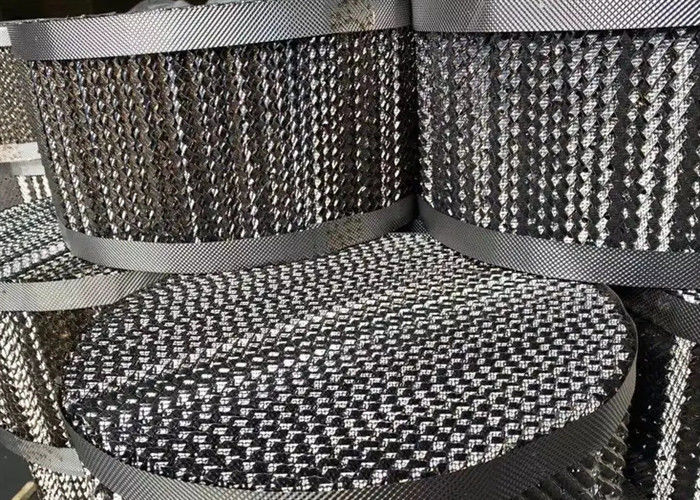

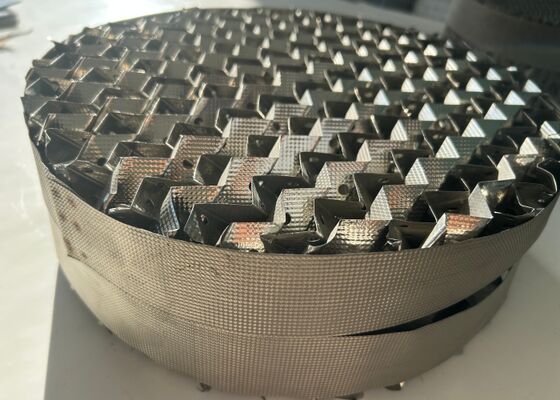

SS304 Envases de estructura metálica corrugada para torres de destilación
Descripción del embalaje de estructura metálica corrugada SS304
Envases estructurados de metal corrugado SS304, también conocidos como envases de chapa corrugada perforada,está ensamblado a partir de varias piezas de 304 hojas de acero inoxidable finas estampadas con micro agujeros densos y prensadas en formas onduladas regularesLas placas onduladas adyacentes están dispuestas en dirección inversa inclinada (30° o 45°),y cada capa de embalaje se apila transversalmente a 90° contra la capa superior en el interior de las torres de destilación para formar una forma ordenada, canales de flujo de gas líquido uniformes.
La estructura microporosa en las superficies de las placas optimiza la distribución del líquido y la humedecibilidad de la superficie, eliminando efectivamente el flujo del canal y el flujo de la pared dentro de la torre.Hecho de acero inoxidable SS304 de alta calidad, este embalaje estructurado equilibra la alta resistencia mecánica, la excelente resistencia a la corrosión y el rendimiento estable de transferencia de masa, ampliamente adoptado como medio de transferencia de masa central para latorres de destilación de vacío y de precisión en el procesamiento químico.
Fichero de datos técnicos:
| Parámetro |
Especificación |
| Opciones materiales |
Se aplicará el procedimiento siguiente: |
| Área de superficie |
125×750 m2/m3 (personalizable para las necesidades del proceso) |
| Baja de la presión |
10 ‰ 50 Pa/m (30 ‰ 50% más bajo que el embalaje aleatorio) |
| HETP (altura equivalente a una placa teórica) |
0.2 ∙ 0,5 m (optimizado para una alta pureza) |
| Capacidad (factor Cs) |
0.05 ∙ 0,12 m/s (grado de transmisión elevado) |
| Temperatura de funcionamiento |
-200°C a +550°C (dependiendo del material) |
| Resistencia a la corrosión |
Excelente (316L para ambientes ácidos/clorados) |
| Certificaciones |
Las normas ISO 9001 |
Especificaciones comunes
- Material: SS304 (opcional: SS304L, SS316, SS316)
- Modelos estándar: 125Y, 250Y, 350Y, 500Y, 700Y; serie de caída de baja presión tipo X disponible
- El espesor de la placa: 0,15 mm ∼0,25 mm
- Altura de embalaje único: 50 mm / 100 mm / 200 mm
- Personalizado: diámetro de la torre, altura de embalaje, tratamiento de superficie a petición
Características del embalaje de estructuras metálicas corrugadas SS304
- Alta eficiencia de separación: Gran superficie específica (modelos comunes: 125Y/250Y/350Y/500Y m2/m3),área de contacto gas-líquido suficiente para lograr un alto número teórico de placas para una separación precisa de los componentes.
- Caída de presión ultrabaja: las vías de flujo geométricas regulares reducen la resistencia del flujo de gas, ahorrando consumo de energía especialmente para las condiciones de trabajo de destilación al vacío.
- Alta capacidad de manejo de líquidos: el diseño de alta fracción de vacío admite un gran flujo de gas-líquido, adecuado para el funcionamiento continuo de la torre de alta carga.
- Distribución de líquido excelente: los orificios perforados logran una distribución de líquido doble gruesa y fina, fortalecen la mezcla de fluidos horizontales y evitan el flujo de sesgo del líquido.
- Rendimiento superior del material SS304: Resiste la oxidación, la corrosión de ácidos débiles y disolventes orgánicos, un rango de temperatura de trabajo estable de -200 °C a 400 °C, vida útil duradera,fácil limpieza y antiincrustación.
- Tamaño personalizable: Se puede fabricar en bloques de embalaje segmentados circulares que coinciden con los diámetros de las torres de 150 mm a 12000 mm, apoyando las especificaciones personalizadas de OEM.
Aplicaciones del embalaje de estructuras metálicas corrugadas SS304
Procesamiento petroquímico:
Destilación atmosférica/vacío del petróleo crudo
Columnas de separación de los aromáticos (BTX)
Sistemas de purificación de olefinas
Unidades de recuperación de disolventes
Tratamiento de los gases:
Contactores de aminas para la eliminación de gases ácidos
Torres de deshidratación de glucol
Trenes de depuración de GNL
Columnas de captura y absorción de CO2
Productos químicos especiales:
Destilación farmacéutica de alta pureza
Producción de productos químicos de grado electrónico
Procesos de separación química fina
Productos químicos especiales:
Destilación farmacéutica de alta pureza
Producción de productos químicos de grado electrónico
Procesos de separación química fina
Proceso de fabricación:
Selección del material
Las aleaciones de alta pureza verificadas mediante análisis XRF.
Corrugado de precisión
El moldeado hidráulico CNC garantiza una precisión de ángulo de ±0,5°.
Tratamiento de la superficie
"Técnicas de ensayo" para la obtención de datos sobre la calidad de los materiales de ensayo y de los materiales de ensayo.
Control de calidad
Escaneo láser 3D para verificación dimensional.
Pruebas de salpullido (más de 1.000 horas para las variantes recubiertas).
Solicitar muestras con sus parámetros de funcionamiento para un análisis de eficiencia gratuito!
